IMPORTO: Euro 407.109,22
CATEGORIE PROGETTAZIONE: S.04
POSIZIONE: 1 POSTO
SERVIZI BIM: ARCH, STR, SIC
L’incarico in oggetto prevede l’affidamento della Progettazione Esecutiva in BIM ed il Coordinamento della sicurezza in fase di progettazione per l’adeguamento sismico del ponte stradale in via San Bartolomeo nel Comune di Cassino (Frosinone). L’obiettivo degli interventi strutturali in progetto è quello di incrementare il livello di sicurezza dell’opera sotto l’azione dei carichi gravitazionali e dei carichi da traffico previsti.
La tipologia di impalcato è quella inquadrabile nel graticcio piano di travi (GRID), i cui elementi principali costituenti sono travi principali, trasversi e soletta. La struttura è caratterizzata da tre travi principali e da due trasversi; le travi principali hanno dimensione 33 x54 cm mentre i due trasversi hanno dimensioni 22×54; i primi sono armati con 5 ferri Ø26; le staffe sono Ø8 passo 25; i trasversi hanno 2 ferri da 28 ed anch’essi staffe Ø8 passo 25.
Le fasi salienti della progettazione in BIM sono state:

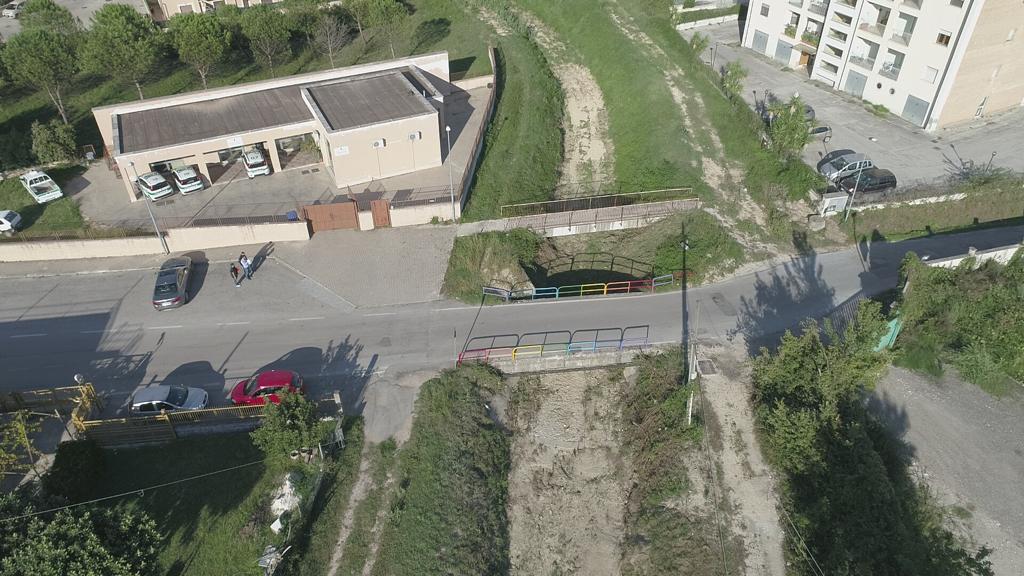

- Rilievo dello stato di fatto con laser scanner RTC 360 e drone phantom 4 pro;

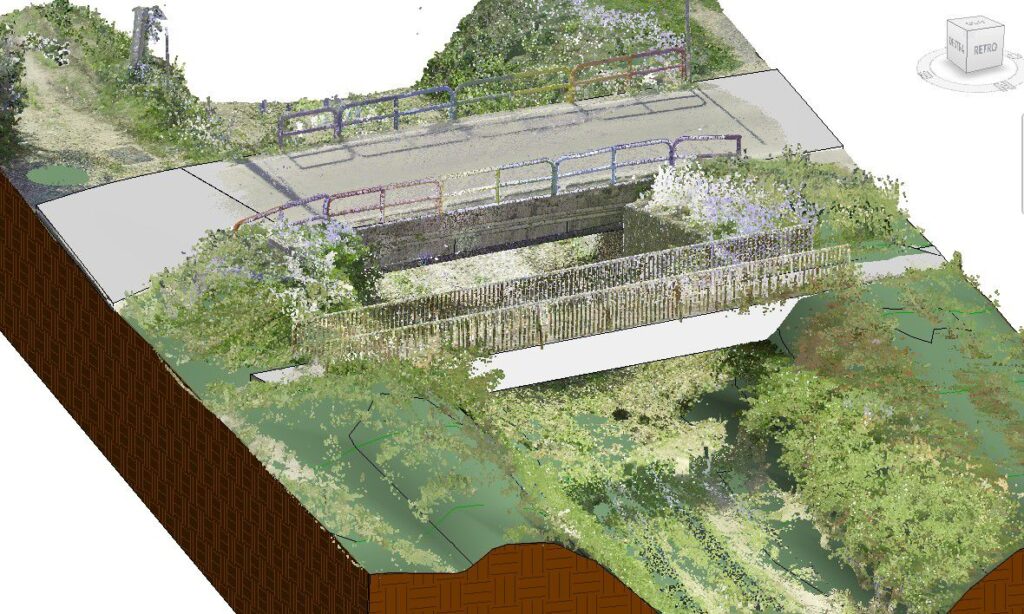

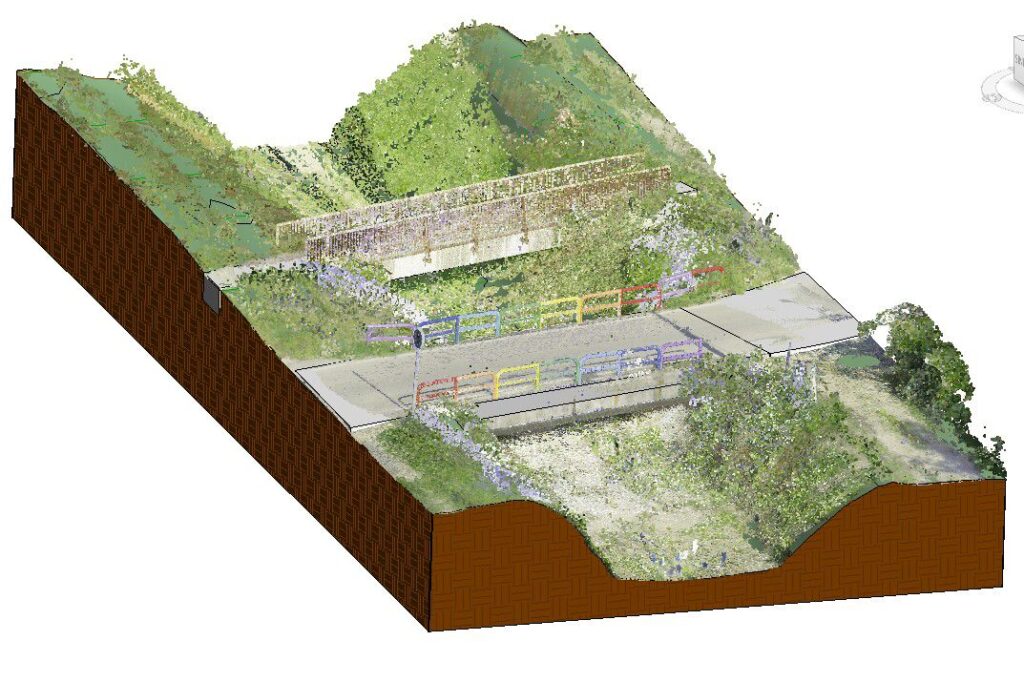

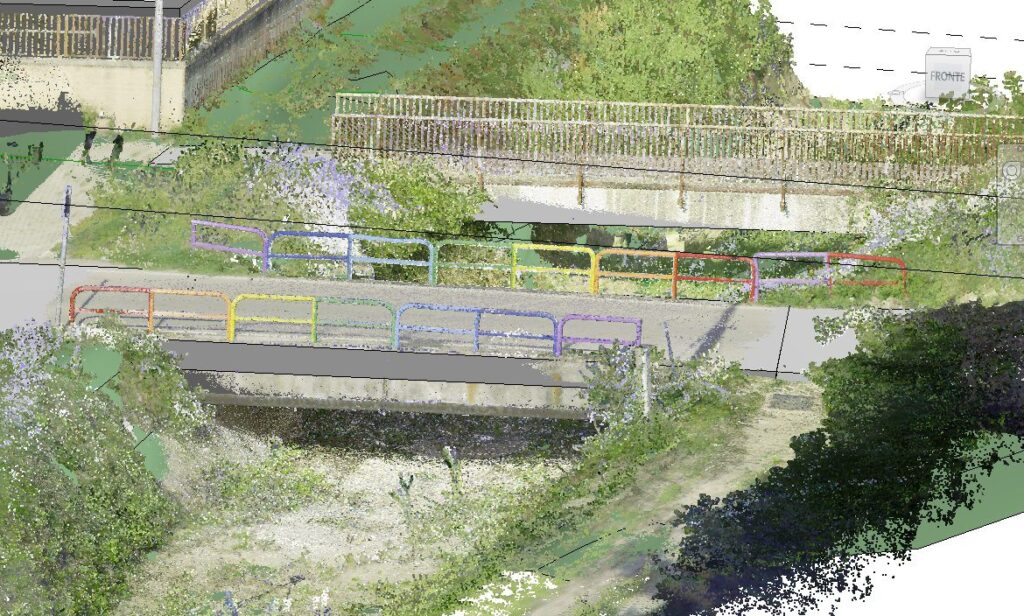

- Generazione della nuvola di punti con Cyclone REGISTER 360;

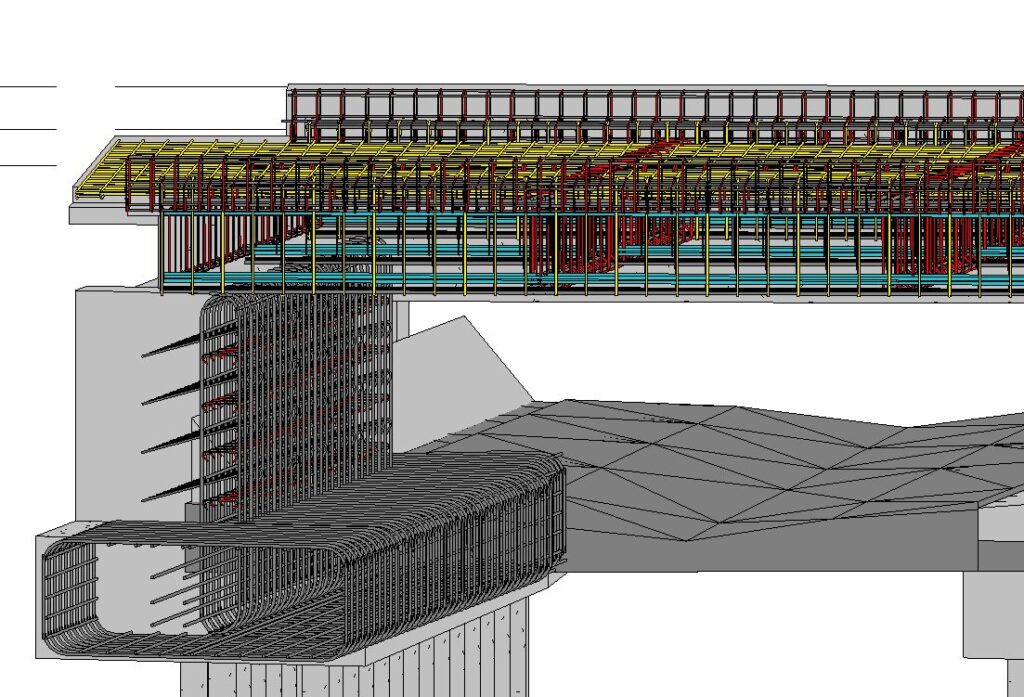

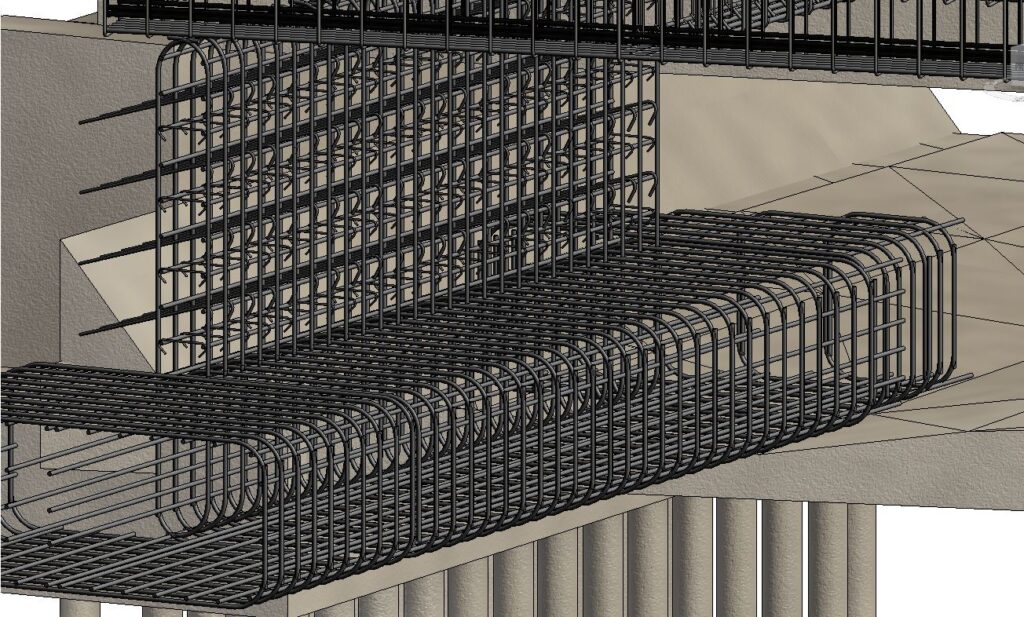

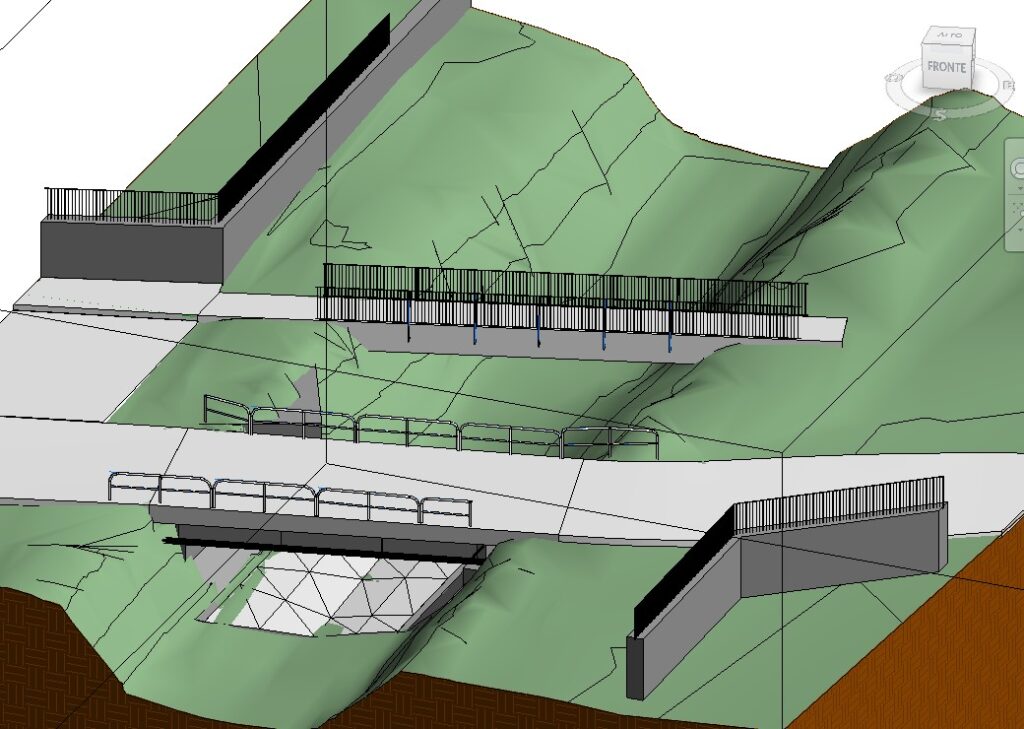

- Modellazione BIM Architetturale, Strutturale e Impiantistica in Revit;
- Esportazione del modello Strutturale in Mastersap e successiva analisi sismica;
- Generazione del modello ergotecnico di cantiere in Certus.
